CAMPO MAGNETICO

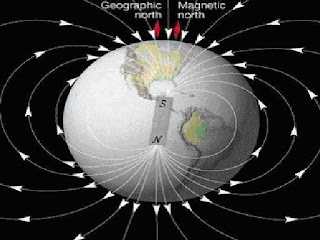

Na região do espaço na qual um imã manifesta sua ação, dizendo que existe um campo magnético.A fim de se medir a ação de um imã,associa-se a cada ponto do campo uma grandeza vetorial denominada vetor indução magnética.As linhas de indução partem do pólo-norte e chegam ao pólo sul.

O campo magnético sobre carga elétrica tem intensidade:

Fm = |q| • v • B sen Q


*Movimento de uma carga elétrica num campo magnético qualquer sob ação inclusiva de um campo magnético o movimento de uma carga elétrica é uniforme, como conseqüência, a energia cinética do partícula é constante e o trabalho da força magnético é nulo.

*Movimento de carga elétrica num campo magnético uniforme
1º caso:A carga elétrica é lançada paralelamente às linhas de indução V é paralelo a B
Para Q=0º ou Q=180ºa carga elétrica realiza movimento retilíneo uniforme


2º caso: A carga eletrica é lançada perpendicularmente às linhas de indução V é perpendicular a B
Fm = |q| • V •B

Para Q = 90º a carga realiza movimento circular uniforme num plano perpendicular às linhas de indução.

Calculo do raio R da circunferência

R = __m•v__

|q| • B

Calculo do período T

T = __2¶m__

|q| • B

3º caso: Carga elétrica é lançada obliquamente às linhas de indução

A trajetória chama-se hélice cilíndrica.

Força Magnética sobre um condutor retilíneo

Intensidade: Fm =Bil • sen Q

Direção: Perpendicular a B e ao condutor

Sentido :Dado pela regra da mão esquerda

Toda corrente elétrica gera no espaço que a envolve um campo magnético.

Campo magnético de um condutor retilíneo percorrendo por corrente elétrica.

B = __M•i__

2¶•d

Campo magnético no centro de uma espira circular

B = __M•i__

2R

Se forem “n” espiras: B = __n•u•i__

2R

Campo magnético no interior de um solenóide

B = u•n•i

l

Ações entre condutores retilíneos, paralelos e muito longos

Corrente elétrica de mesmo sentido se atraem e de sentidos opostos se repelem.

F = __M•i1•i2•l__

2¶d

Indução eletromagnética

A produção de corrente elétrica por campos magnéticos é denominada indução eletromagnética e a corrente elétrica produzida é chamada corrente induzida.

O fluxo de B através da superfície é:

Fluxo = B • A • cos (alfa)

A corrente induzida é produzida por uma força eletromotriz induzida E.

E = Ri

Se o fluxo da indução magnética através de um circuito sofrer variação, aparecerá nesse circuito uma força eletromotriz induzida, a qual existirá enquanto o fluxo estiver variando, cessada do fluxo, desapareça a força eletromotriz.

Lei de Lenz

O sentido da corrente induzida é tal que se opõe a variação de fluxo que a produziu.

Lei de Faraday

A força eletromotriz média induzida no circuito durante um intervalo de tempo é:

Correntes de Foucault

Imaginando um cubo submetido a um campo magnético variável, dentro dele podemos encontrar grande número de percursos fechados, em cada um, o fluxo magnético varia com o tempo e fems induzida fazem circular, interior do cubo, correntes induzidas, que são chamadas correntes de Foucault.

Propriedades magnéticas da matéria

•Substancia diamagnética: Que contribui para o enfraquecimento do campo originado pelo solenóide.

•Substancia paramagnética: Contribui muito pouco para o valor do campo.

•Substancia ferromagnética: Contribui enormemente para o aumento da intensidade do campo.

Corrente alternada

*Valor eficaz

Ief = __Imax__ Pm = Uef • Ief

(raiz quadrada de 2)

U = __Umax__ U = Ri

(raiz quadrada de 2)

*Transformador: Aparelho que pode aumentar ou diminuir a tensão

_U1_ = _N1_ P = U1 • I1 = U2 • I2

U2 N2

Ondas eletromagnéicas

“Um campo elétrico variável produz um campo magnético”

Sua velocidade é :

V = h • f

Fim!
